김천시 주차장 트렌치 프레임 보강, 덜컹거림의 원인이 하부일 때

트렌치는 물만 빼는 구조물이 아니라 차량 하중을 받으면서도 흔들림 없이 버텨야 하고 주변 바닥과 한 몸처럼 움직여야 합니다.

시간이 지나면 프레임 고정 철물이 이탈하고 하부 몰탈이 분리되며 주변 석재가 들뜹니다.

이 현장은 프레임 하부의 몰탈이 이미 분리돼 프레임이 공중에 뜬 상태였고, 이런 상태에서는 좋은 트렌치로 바꿔도 소음이 다시 생깁니다.

프레임 하부 몰탈이 분리돼 있다면 덮개만 새것으로 바꾸는 것으로는 부족하고, 하부 구조를 하중을 받는 형태로 다시 만들어야 합니다.

전체를 철거하기 어려울 때는 필요한 구간만 보강하는 방법이 현실적입니다.

파손된 트렌치 커버와 프레임을 분해해 하부 상태를 확인했고, 기존 프레임은 위치와 수평을 다시 잡기 위해 한쪽으로 정리했습니다.

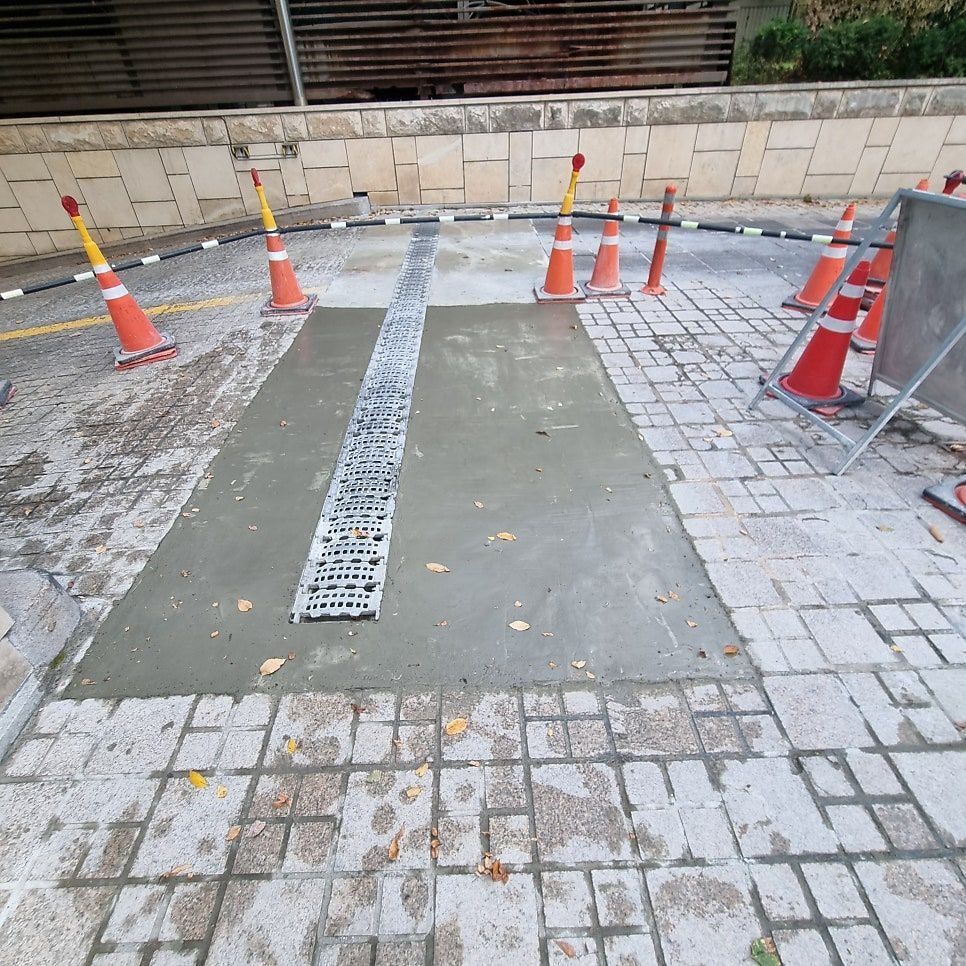

프레임 하부는 단순히 채우는 것이 아니라 하중을 받는 구조로 다시 만들었고, 일반 몰탈이 아닌 고강도 무수축 계열 몰탈을 프레임 주변 중심으로 눌러 가며 빈 공간 없이 채웠습니다.

배수 방향을 유지하고 타이어 접지면의 평탄도를 확보해 주변 바닥과 단차를 줄였습니다.

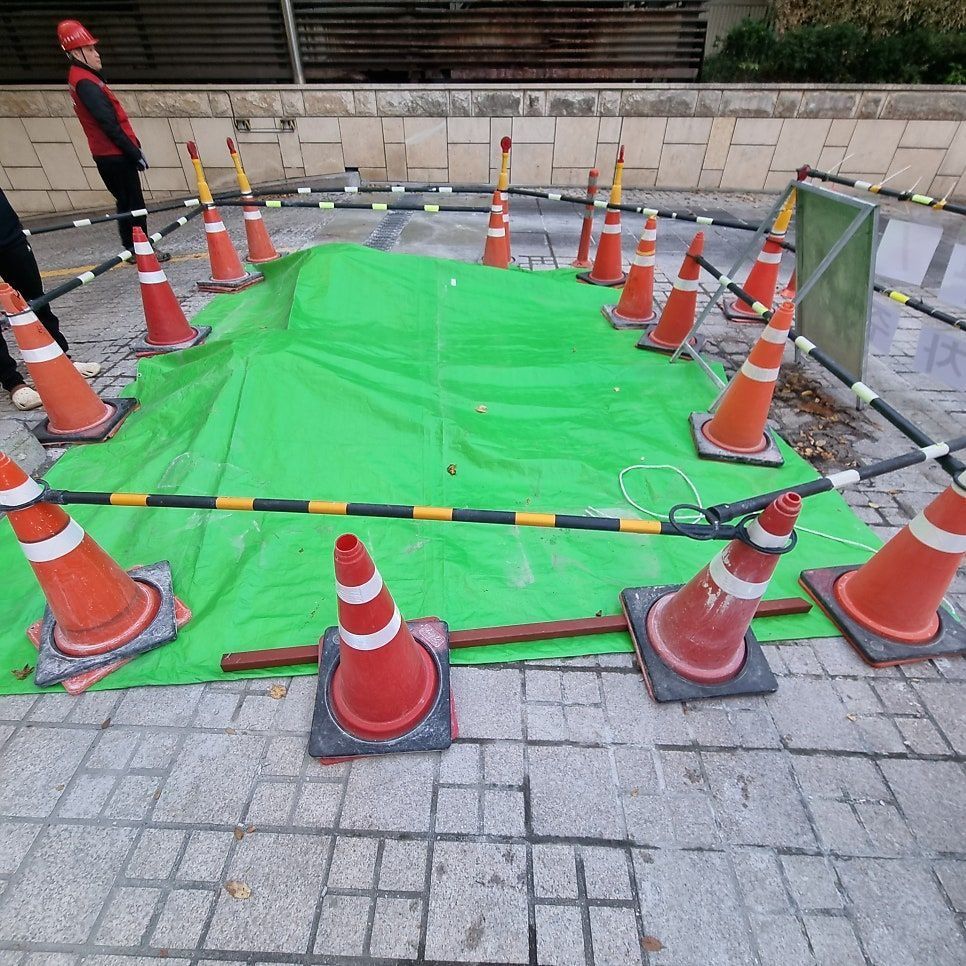

안전콘과 보호 덮개를 설치하고 통행 시간을 안내해 양생 시간을 확보했습니다.

작업은 5명이 하루 진행했습니다.
